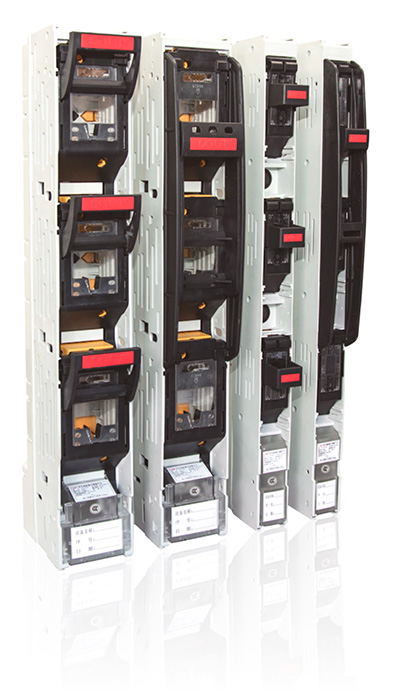

Надежный предохранитель-выключатель-разъединитель (ПВР) – важный элемент распределительных устройств. Предназначен для включения и отключения участков электрической сети, как обесточенных так и под нагрузкой, визуализации разрыва электрической цепи, а также для защиты от коротких замыканий электрических цепей потребителей напряжением до 690 В переменного тока.
 |
БЫСТРЫЙ МОНТАЖ По умолчанию, места присоединения к токоведущим шинам адаптированы под крепление типа "ласточкин хвост". Такое крепление позволяет произвести монтаж в одиночку, даже без наличия двухстороннего доступа в электроустановке. |
 |
НЕГОРЮЧИЕ МАТЕРИАЛЫ Все пластиковые детали изготовлены из материалов не поддерживающих горение. |
 |
СЕРТИФИКАЦИЯ EAC Все изделия прошли лабораторные испытания, что подтверждено наличием действующих сертификатов соответствия. |

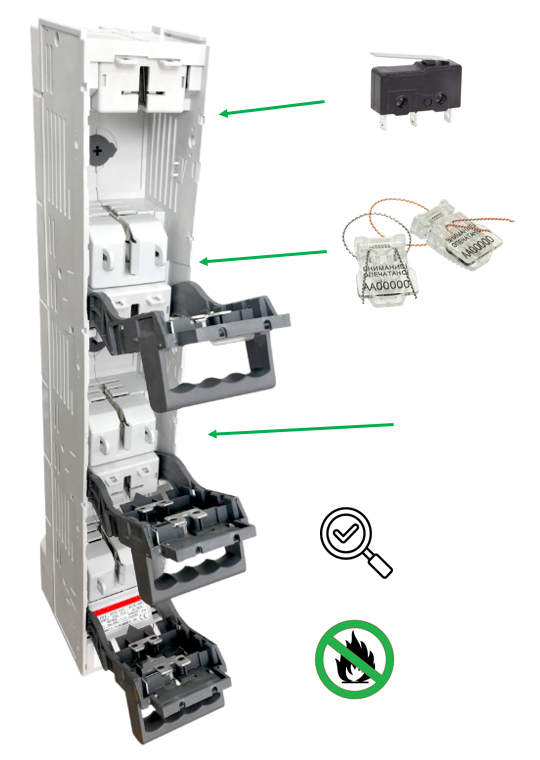

Преимущества и особенности
Крепление «ЛАСТОЧКИН ХВОСТ»
Установка на магистральную шину выполнено по типу ласточкин хвост - это позволяет выполнять установку ПВР на магистральную шину имея доступ в щит НКУ только с одной стороны (без доступа с задней стороны – одностороннее обслуживание)
CU + Ag
Все контактные группы и соединения выполнены из меди и покрыты серебром толщиной 10мкр
Запрессованный болт
На контактах для подключения кабеля отходящих нагрузок установлен запрессованный болт М12, что позволяет выполнять фиксацию кабеля одним ключом
Адаптация к высоким нагрузкам
Дополнительно можно заказывать соединительные комплекты, что позволяет сдвоить два ПВР тем самым увеличить ток до 1250А
Контроль состояния
Дополнительно можно установить сигнализацию открытия крышки сухим контактом
Пломбирование
Предусмотрена возможность установки пломб для предотвращения несанкционированного доступа.
Измерение под напряжением
На передней части отсека установки предохранителя имеется отверстие для контрольного щупа замера наличия тока и напряжения
Визуальный контроль
Прозрачные крышки отсека установки предохранителя позволяет проводить визуальный контроль плавкой вставки
Доказанная негорючесть деталей корпуса
Проведенные испытания подтверждают негорючесть материала. Класс воспламеняемости соответствует V0 согласно UL94

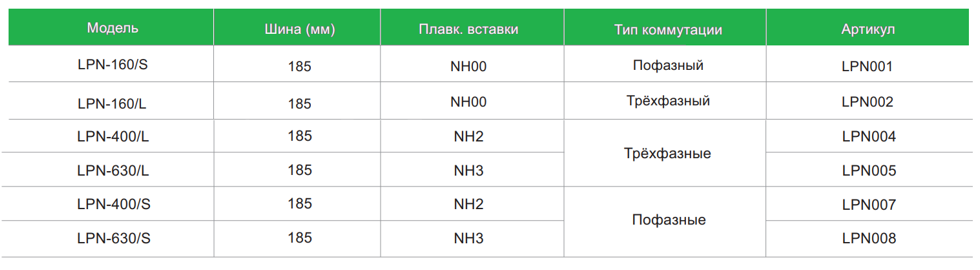

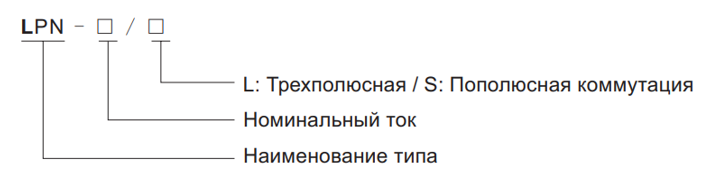

Модели и их значения
Технические характеристики
Внешние и установочные размеры

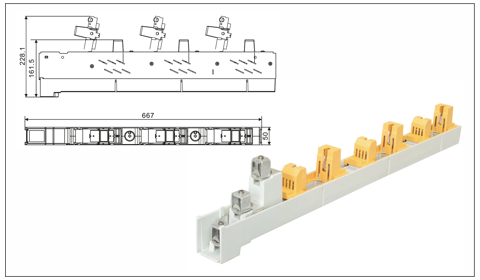

LPN-160/S
Предохранитель-выключатель-разъединитель (ПВР)
Артикул: LPN001
- 160A - ПОПОЛЮСНАЯ КОММУТАЦИЯ
- Шина 185 мм
- Плавкие вставки NH00
- Три рукоятки включают или отключают каждую фазу поочередно. Возможно одновременное отключение трёх фаз.

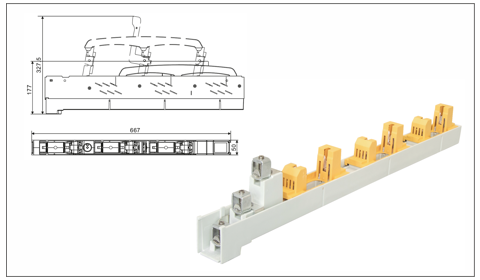

LPN-160/L
Предохранитель-выключатель-разъединитель (ПВР)
Артикул: LPN002
- 160A - 3-Х ПОЛЮСНАЯ КОММУТАЦИЯ
- Шина 185 мм
- Плавкие вставки NH00
- Одна рукоятка включает или отключает сразу три фазы.

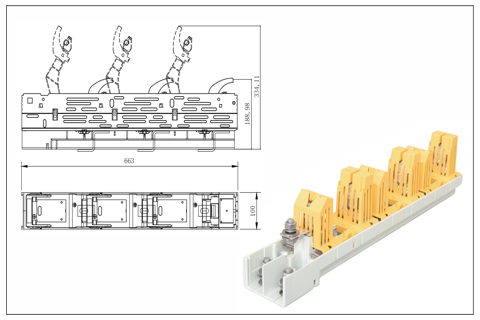

LPN-400/S
Предохранитель-выключатель-разъединитель (ПВР)
Артикул: LPN007
400A - ПОПОЛЮСНАЯ КОММУТАЦИЯ
- Шина 185 мм
- Плавкие вставки NH2
- Ввод-ласточкин хвост
- Выводы - запрессованный болт M12
- Короткая прозрачная крышка выводов
- Три рукоятки включают или отключают каждую фазу поочередно. Возможно одновременное отключение трёх фаз.

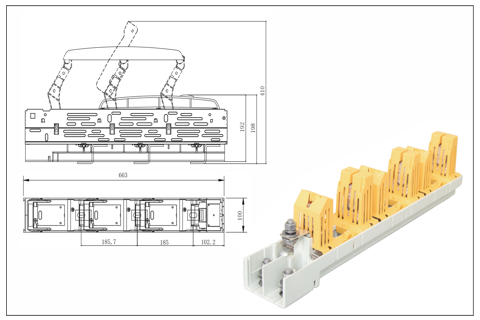

LPN-400/L
Предохранитель-выключатель-разъединитель (ПВР)
Артикул: LPN004
- 400A - 3-Х ПОЛЮСНАЯ КОММУТАЦИЯ
- Шина 185 мм
- Плавкие вставки NH2
- Ввод-ласточкин хвост
- Выводы - запрессованный болт M12
- Короткая прозрачная крышка выводов
- Одна рукоятка включает или отключает сразу три фазы.
LPN-630/S
Предохранитель-выключатель-разъединитель (ПВР)
Артикул: LPN008
- 630A - ПОПОЛЮСНАЯ КОММУТАЦИЯ
- Шина 185 мм
- Плавкие вставки NH3
- Ввод-ласточкин хвост
- Выводы - запрессованный болт M12
- Короткая прозрачная крышка выводов
- Три рукоятки включают или отключают каждую фазу поочередно. Возможно одновременное отключение трёх фаз.
LPN-630/L
Предохранитель-выключатель-разъединитель (ПВР)
Артикул: LPN005
630A - 3-Х ПОЛЮСНАЯ КОММУТАЦИЯ
- Шина 185 мм
- Плавкие вставки NH3
- Ввод-ласточкин хвост
- Выводы - запрессованный болт M12
- Короткая прозрачная крышка выводов
- Одна рукоятка включает или отключает сразу три фазы.
